Tủ điện tụ bù công suất cosφ thông thường bao gồm các tụ điện mắc song song với tải, được điều khiển bằng một bộ điều khiển tụ bù tự động thông qua các thiết bị đóng cắt như Contactor. Tủ điện tụ bù có chức năng chính là nâng cao hệ số công suất cosφ, tần số ổn định, giảm công suất vô công, tiết kiệm chi phí và sẽ giảm hoặc không phải đóng tiền phạt theo quy định của ngành Điện lực.

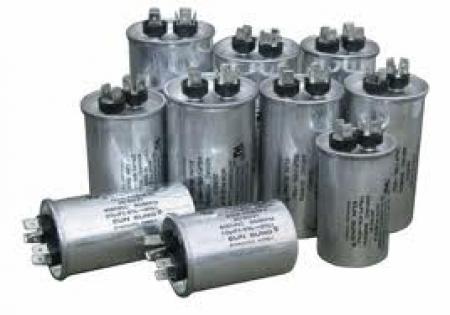

Tủ điện tụ bù được dùng cho các hệ thống điện sử dụng các phụ tải có tính cảm kháng cao, thông thường hay sử dụng các Contactor để thay đổi số lượng tụ bù vào vận hành, quá trình thay đổi này có thể điều khiển bằng chế độ tự động hoặc bằng tay. Hiện nay, Tủ điện tụ bù thường sử dụng 2 loại Tụ điện là tụ dầu và tụ khô. Tụ bù được chia làm nhiều dung lượng khác nhau từ 5 ÷ 50 kVAr.

Khi vận hành ở chế độ tự động, Bộ điều khiển trung tâm của tủ sẽ tự động nhận biết số lượng công suất cần bù để đưa tín hiệu đóng cắt các tụ bù hòa vào với hệ thống lưới điện, có khoảng từ 6 ÷ 14 cấp, mỗi cấp sẽ ghép với 01 thiết bị đóng cắt như Contactor.

Nguyên lý hoạt động chính của Tủ tụ bù là sẽ đo độ lệch pha giữa điện áp và dòng điện nếu nó nhỏ hơn giá trị cài đặt (thường là từ 0.86 ÷ 0.96) để tự động đóng cắt tụ bù cho đến khi đạt được trị số như yêu cầu và giữ hệ số công suất quanh giá trị cài đặt. Tủ tụ bù có thể đặt trong nhà hoặc ngoài trời, có thể hoạt động kết hợp với tủ phân phối tổng MSB hay lắp đặt độc lập. Bộ điều khiển bù được lập trình thông minh để tối ưu quá trình đóng cắt các tụ bù cho hợp lý với nhu cầu cụ thể của các ứng dụng, có thể có các kiểu bù như sau: bù nền, bù tập trung, bù phân đoạn… Tủ tụ bù được tích hợp các module truyền thông có khả năng giao tiếp thông qua RS232 hoặc RS485 hay giám sát, điều khiển từ xa.

Ứng dụng

Tủ tụ bù công suất phản kháng được sử dụng trong các mạng điện hạ thế, ứng dụng cho các hệ thống điện sử dụng các phụ tải có tính cảm kháng cao, nó thường lắp đặt tại phòng kỹ thuật của các tầng, phòng kỹ thuật của các thiết bị và tại khu vực trạm máy biến áp hay các công trình công nghiệp và dân dụng như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện,..
